Process

Projet - Presses et Autoclave à vulcaniser - 07/2023

2. L’automatisme

2.1 Gestion d’événement traçabilité

Mise en place d’une solution 100% sûre permettant la remontée de données du système par l’intermédiaire d’un évènement assurant un échange au début et à la fin de l’évènement.
Cela garantit à l’utilisateur que la récupération des données correspond bien à l’évènement remonté dans Lina.

2.1.1 Présentation du cycle

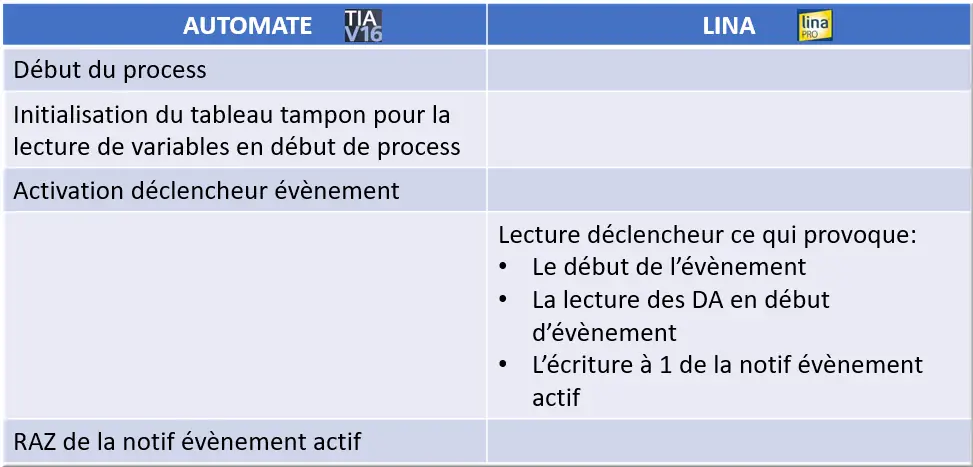

Description du débute du cycle de la traçabilité évènement :

Figure 6 : Début de cycle

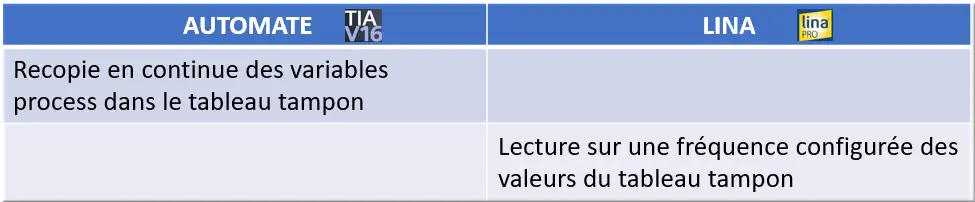

Description du cycle en cours de la traçabilité évènement :

Figure 7 : Cycle en cours

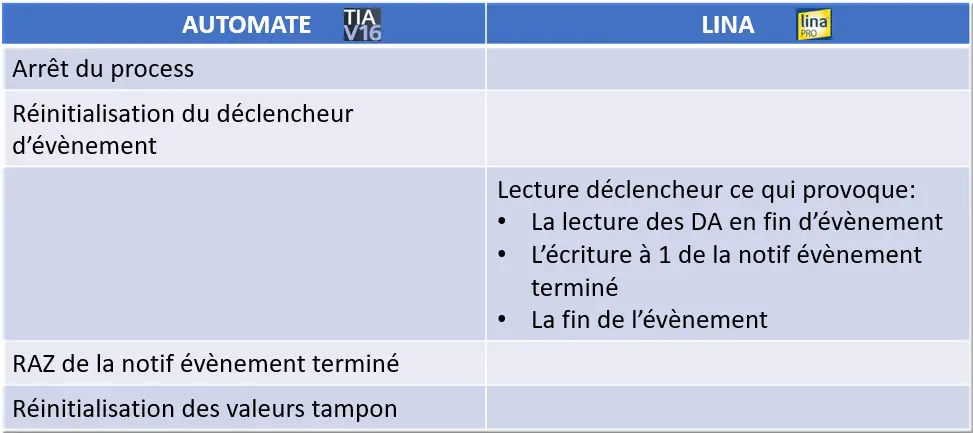

Description de fin du cycle de traçabilité évènement :

Figure 8 : Fin du cycle

2.1.2 Vue synthétique

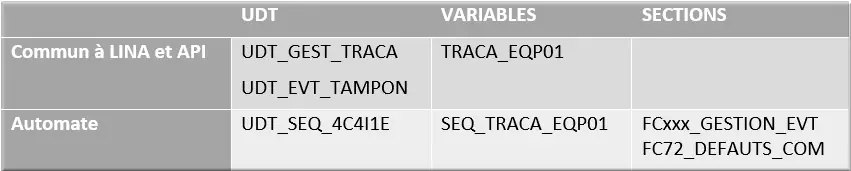

Figure 9 : Tableau synthétique

SEQ_TRACA_EQP01 : Contient un UDT de séquence générique sur lequel va se baser notre séquence.
TRACA_EQP01 : Contient le tableau tampon lu par Lina ainsi que la variable de communication.

2.1.3 Details des structures

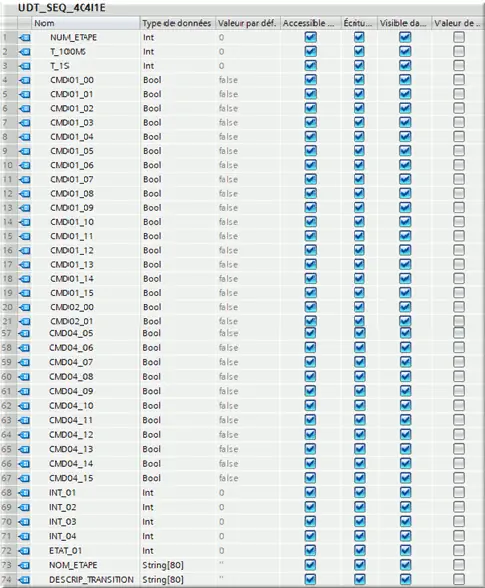

UDT_SEQ_4C4I1E : UDT de gestion de séquence :

Figure 10 : UDT séquence

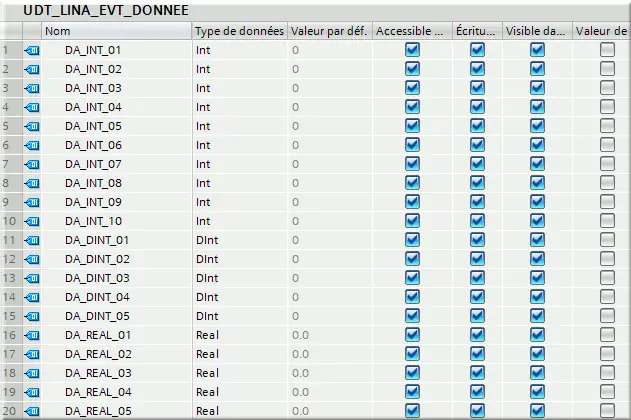

UDT_LINA_EVT_DONNEE : UDT contenant les variables tampons :

Figure 11 : Udt Lina donnée évènement

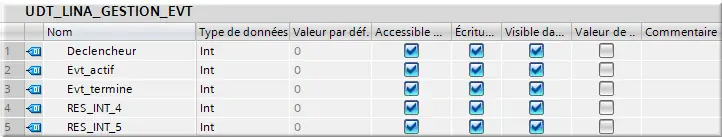

UDT_GEST_TRACA : UDT de gestion de traçabilité Lina :

Figure 12 : Udt gestion événement Lina

2.1.4 Les variables par équipement

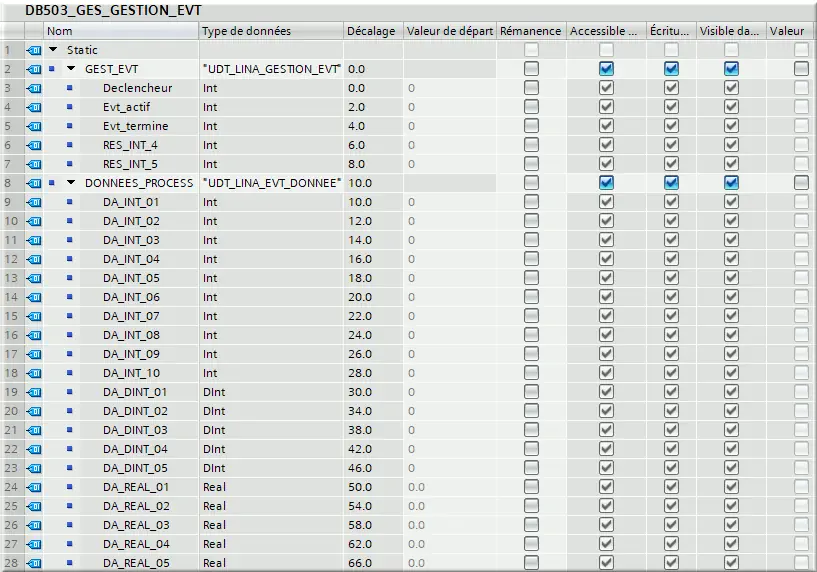

Exemple de variable pour un équipement :

Figure 13 : exemples variables
